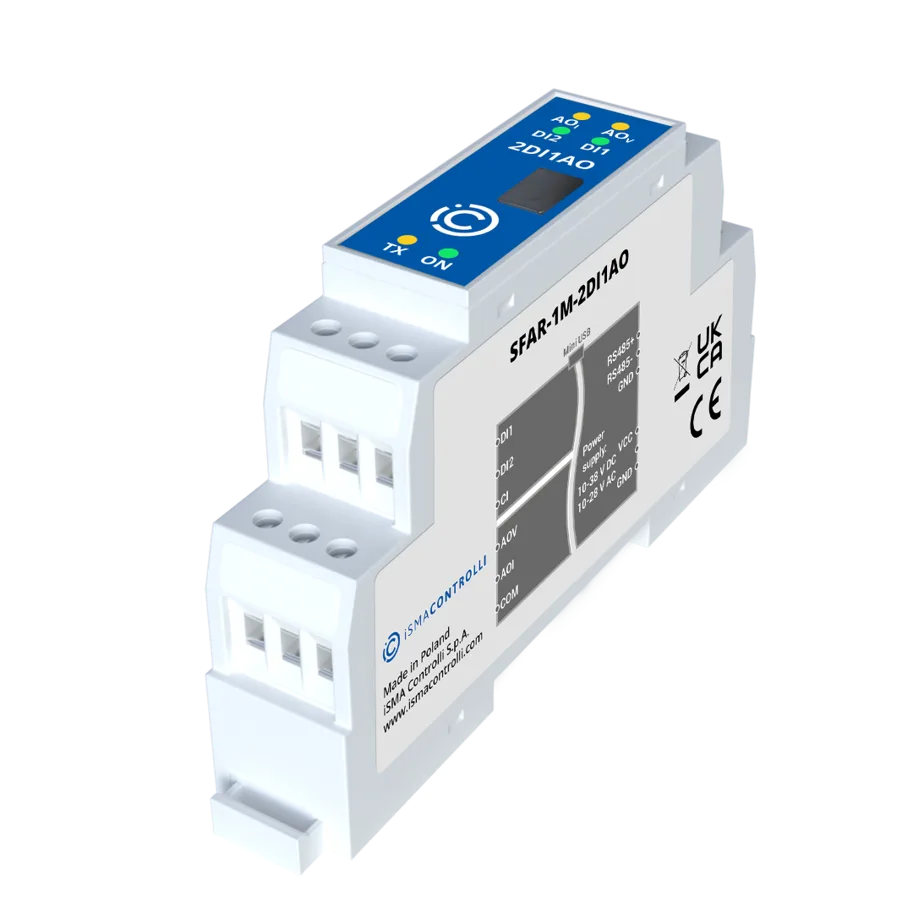

IO-Modul: 2× DI, 1× AO, RS485

Das SfAR-1M-2DI1AO ist für die Anbindung von Frequenzumrichtern ohne Modbus-Unterstützung an ein Modbus-Netzwerk konzipiert. 2 Digitaleingänge & 1 Analogausgang Das Modul verfügt über zwei Digitaleingänge (DI) und einen Analogausgang (AO). Die Digitaleingänge können als schnelle Impulszähler mit bis zu 1000 Impulsen pro Sekunde oder als Timer zur Messung des EIN-Zustands betrieben werden und bieten zudem die Möglichkeit, zwei Encoder anzuschließen. Die Digitaleingänge unterstützen sowohl PNP- als auch NPN-Eingangstypen. Der Analogausgang kann wahlweise als 0–10 V DC, 0–20 mA oder 4–20 mA betrieben werden. Alle Ausgänge sind mittels Optokopplern galvanisch von der Logik getrennt. Vereinfachte Konfiguration und Inbetriebnahme Eine integrierte RS485-Schnittstelle ermöglicht eine einfache Anbindung über das Modbus-RTU/ASCII-Protokoll. Ein 32-Bit-ARM-Core-Prozessor sorgt für schnelle Verarbeitung und zuverlässige Kommunikation. Das Modul ist mit LED-Statusanzeigen ausgestattet, die den Zustand der Ein-/Ausgänge, der Spannungsversorgung und der RS485-Kommunikation anzeigen. Die Konfiguration des Moduls erfolgt mit unserer kostenlosen Software „SfAR Configurator“. Über den integrierten Mini-USB-Anschluss kann die Erstkonfiguration ohne zusätzliche Stromversorgung durchgeführt werden.
